Vous êtes à la recherche d'un pot vibrant ?

Contactez-nous et nous pourrons vous aider à choisir le pot vibrant le plus adapté à vos applications.

Contactez un conseiller

Qu’est-ce qu’un pot vibrant ?

Le pot vibrant, aussi connu sous le nom d’excitateur ou de vibrateur (voire shaker pour les anglophones), est un appareil conçu pour générer des vibrations contrôlées dans le cadre d'essais vibratoires.

Cet instrument permet de simuler les conditions auxquelles une pièce ou une structure pourrait être soumise durant son cycle de vie.

Les pots vibrants jouent un rôle important dans les tests vibratoires. En effet, ils permettent d'évaluer avec précision la résistance, la performance et la durabilité des composants mais aussi des assemblages dans des conditions réelles d'utilisation.

Quels sont les différents types de pots vibrants ?

Les pots vibrants se déclinent en 3 grands systèmes.

Chaque technologie répond à des besoins d'essai spécifiques grâce à leurs principes de fonctionnement distincts :

pot vibrant electrodynamique

Les pots vibrants électrodynamiques

Grâce à l'utilisation optimisée des forces électromagnétiques, ils se distinguent par sa capacité à générer des vibrations de haute précision.

pot vibrant electrodynamique

Les pots vibrants hydrauliques

Ils utilisent la puissance des fluides sous pression pour mener à bien des essais à grande échelle.

pot vibrant electrodynamique

Les pots vibrants mécaniques

Aussi appelés tables vibrantes, ces pots vibrants reproduit des mouvements vibratoires à l’aide de mécanismes sophistiqués.

Quels sont les différents types de pots vibrants électrodynamiques ?

Les pots vibrants électrodynamiques se subdivisent en quatre applications majeures, répondant à des besoins variés dans le domaine des essais dynamiques.

Les pots modaux

Utilisés pour des excitations de précision à haute fréquence, les pots modaux sont des instruments légers mais capables de délivrer des forces significatives jusqu'à 440 N et une amplitude de déplacement jusqu’à 25 mm.

Le domaine d'application des vibrateurs modaux s'étend jusqu’à 15 kHz, permettant ainsi de réaliser des analyses modales poussées.

Ils sont appréciés pour leur modularité et leur facilité d’utilisation, avec notamment la possibilité d'ajuster le dard modal pour une interaction optimale avec la structure testée.

Les pots inertiels

Les pots inertiels se concentrent sur l'application de vibrations directement via le corps de l'appareil.

Contrairement aux pots modaux, ils s'attachent directement à la structure cible, ce qui simplifie leur mise en place et leur utilisation.

Leur conception est optimisée pour une performance accrue dans les basses fréquences.

Ils peuvent être montés sous divers angles grâce à des paliers à faible friction, ce qui les rend particulièrement polyvalents pour examiner le comportement vibratoire des structures.

Les pots à aimant permanent

Utilisés pour des excitations de précision à haute fréquence, les pots modaux sont des instruments légers mais capables de délivrer des forces significatives jusqu'à 440 N et une amplitude de déplacement jusqu’à 25 mm.

Le domaine d'application des vibrateurs modaux s'étend jusqu’à 15 kHz, permettant ainsi de réaliser des analyses modales poussées.

Ils sont appréciés pour leur modularité et leur facilité d’utilisation, avec notamment la possibilité d'ajuster le dard modal pour une interaction optimale avec la structure testée.

pot vibrant environnemental multi axes

Les pots environnementaux monoaxiaux, multi-axes ou standard

Pour une approche plus globale, les pots monoaxiaux permettent d'analyser les réponses structurelles à des vibrations dans un seul axe.

Les versions multi-axes étendent cette analyse à plusieurs directions simultanément, offrant une image plus complète des dynamiques de la structure.

Les pots standards sont conçus pour des applications générales, où une flexibilité maximale est nécessaire sans spécifications particulières pour l'axe ou le type de vibration. Ils sont souvent le choix privilégié pour une première évaluation de la durabilité ou de la conformité réglementaire dans diverses industries.

Faites appel à un de nos experts Alliantech pour choisir votre pot vibrant

Avec Alliantech, vous avez la garantie du choix, du conseil et de la qualité de service.

Contactez un conseiller

Comment fonctionne un pot vibrant ?

Le fonctionnement d'un pot vibrant s'appuie sur l'interaction entre un champ magnétique et un courant électrique pour générer des vibrations. Ce processus débute par l'amplificateur de puissance qui fournit le courant nécessaire à la bobine du pot vibrant. La force que le vibrateur applique à la charge testée dépend de ce courant qui, à son tour, dicte l'accélération de l'équipage mobile attaché au pot vibrant.

Au cœur de cette dynamique se trouve la force de Laplace, une interaction entre le champ magnétique et le courant traversant la bobine. Cela crée une force qui met en mouvement le pot vibrant, produisant les vibrations désirées. Ces vibrations peuvent être ajustées en mode sinusoïdal, reproduisant des ondes continues, ou aléatoire, pour simuler des conditions de fonctionnement plus irrégulières et réalistes.

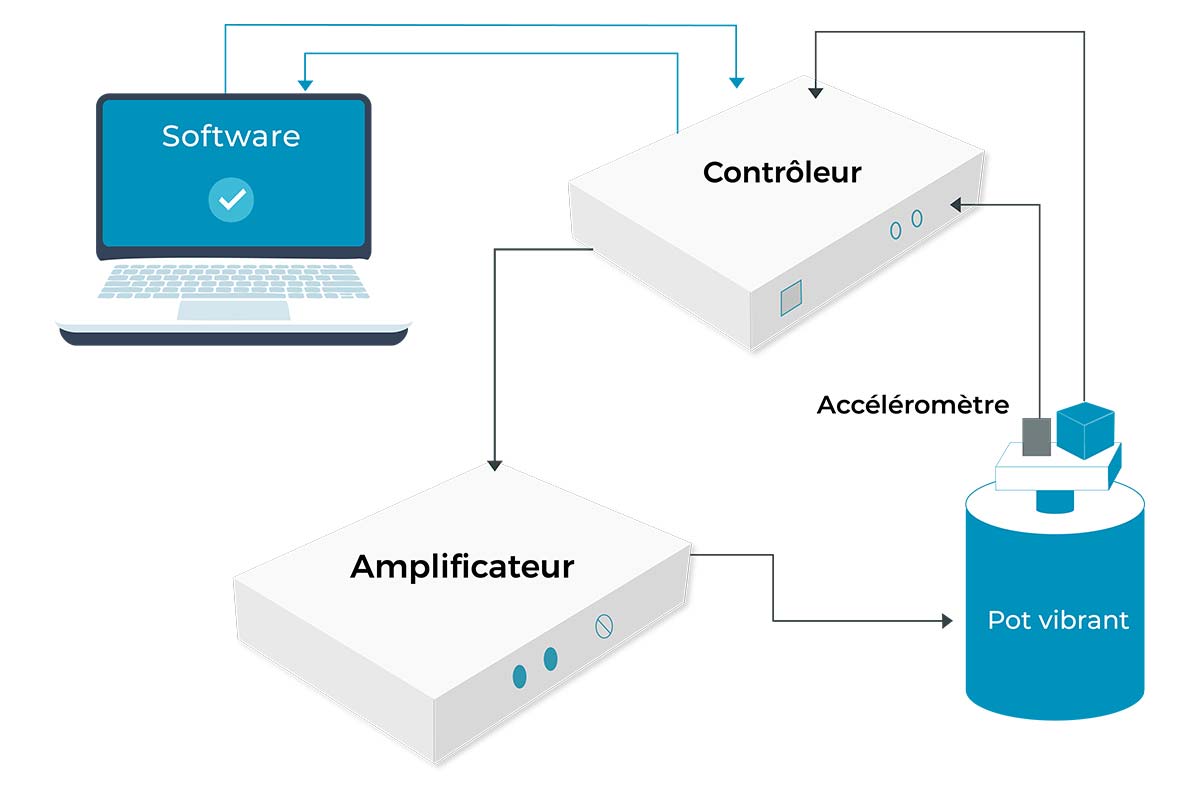

Ce système intègre un accéléromètre et un contrôleur pour s'assurer que les vibrations générées correspondent précisément aux spécifications des tests. Le contrôleur ajuste en continu l'écart entre la vibration réelle mesurée et le profil vibratoire cible. Ce mécanisme d'asservissement est crucial pour maintenir l'intégrité et la conformité de l'essai vibratoire.

Pourquoi utiliser un pot vibrant ?

Le pot vibrant est utilisé lors d’essais vibratoires dans de nombreuses applications, aussi bien dans les laboratoires de recherche que dans les environnements industriels exigeants.

L'utilisation des pots vibrants est essentielle dans le domaine de la métrologie et des tests en vibration car ils offrent de nombreux avantages.

Portabilité

Compacts et légers, les pots vibrants sont facilement transportables, ce qui facilite les essais en différents lieux.

Durabilité

Les pots vibrants sont réputés pour être résistants ce qui leur assure une bonne longévité, même à usage intensif dans des conditions d'essais rigoureuses.

Amplificateur intégré

L'intégration de l'amplificateur simplifie la configuration, permettant un démarrage rapide des opérations de test.

Générateur de signal intégré

Le pot vibrant permet des essais immédiats et aide à comprendre le comportement structurel grâce à des signaux sinusoïdaux prédéfinis.

Performance en basse fréquence

Les pots vibrants sont efficaces sur une large plage de fréquences et sont l'instrument idéal pour des tests vibratoires variés.

Facilité d'installation

Doté de fixations pivotantes et de poignées, le shaker peut être positionné dans n’importe quelle orientation pour des essais précis.

Écran intégré

Cet écran facilite le suivi et l'ajustement des fréquences de test pour une évaluation précise des vibrations.

Polyvalence de l'amplificateur

Leur amplificateur est compatible avec divers signaux, permettant une utilisation étendue au-delà des tests standard.

Quelles applications pour les pots vibrants modaux ?

Les pots modaux sont des moyens d'essai qui jouent un rôle très important dans diverses industries et qui se révèlent indispensables dans de nombreuses applications :

pot vibrant modal application aeronautique excitateur shaker

Industrie aérospatiale

Les pots modaux sont utilisés pour tester et valider la conception des composants d'avions, mais aussi de l'ensemble de l'appareil, garantissant la sécurité et la conformité aux normes strictes du secteur.

Analyses modales

Ces dispositifs sont fondamentaux pour l'identification des propriétés dynamiques de structures diverses, permettant ainsi de prévoir leur comportement en réponse aux sollicitations vibratoires.

Essais de composants et de machines

Que ce soit pour des sous-composants électroniques ou de grandes machines, les pots modaux aident à caractériser la réponse dynamique lors de la conception et la maintenance préventive.

Recherche et développement

Dans le domaine de la R&D, les pots vibrants facilitent l'avancement des connaissances en dynamique des structures, pour mieux contribuer à l'innovation technologique.

pot vibrant modal application automobile excitateur shaker

Industrie automobile

Ils aident à la conception de véhicules par la prédiction et l'analyse des réponses vibratoires. Ces tests sur les composants et les systèmes sont cruciaux pour la sécurité, la qualité et le confort.

pots vibrants modaux choix applications

La flexibilité des pots modaux leur permet d'être utilisés pour de multiples applications industrielles, s'avérant essentielles pour les ingénieurs travaillant surtout dans les secteurs de l'automobile et de l'aérospatiale.

Malgré leur petite taille, ils sont capables de couvrir une large gamme de tailles et de types de structures, des plus petites pièces électroniques aux grands ensembles tels que véhicules et structures de bâtiments.

Quelles applications pour les pots vibrants inertiels ?

Les pots vibrants inertiels sont des instruments de précision servant à évaluer la performance des structures face aux vibrations. Leurs domaines d'application principaux comprennent :

Industrie aérospatiale

Ces dispositifs jouent un rôle important dans les simulations de rotor et les tests de composants d'aéronefs, assurant ainsi la sécurité et la conformité aux normes strictes de l'industrie.

Construction navale

Utilisés pour tester les ponts d'envol, les sous-marins et autres composants maritimes, ils aident à prévoir le comportement de ces structures dans des conditions extrêmes.

Éducation et recherche

Ils sont également un outil didactique et de recherche, permettant d'explorer les phénomènes vibratoires et de développer de nouvelles technologies de suppression des vibrations.

pot vibrant inertiel applications excitateur shaker

Génie civil

Ils sont essentiels pour les essais de prototypes de bâtiments et pour étudier les réponses structurelles comme les résonances dues aux charges sismiques ou environnementales.

Ces applications illustrent l'importance des pots vibrants inertiels dans le développement, la validation et l'optimisation des technologies dans plusieurs secteurs industriels et de recherche.

Quelles applications pour les pots vibrants à aimant permanent ?

Les pots vibrants à aimant permanent se distinguent par leur polyvalence et trouvent leur utilité dans une multitude d'applications dans l'ingénierie et la recherche. Voici leurs principaux domaines d'application :

pot vibrant aimant permanent applications excitateur shaker

Essais de fatigue et de résonance

Ces dispositifs sont essentiels pour tester la résistance des matériaux et des composants sur des périodes prolongées et sous des fréquences de résonance spécifiques.

Actuation à haute vitesse

Ces transducteurs de vitesse (ou actionneurs) offrent des solutions pour des applications nécessitant une réponse rapide et précise.

Mesure de l'impédance mécanique

Ils jouent un rôle clé dans la détermination de l'impédance mécanique des matériaux, influençant directement la conception et l'ingénierie des produits.

Compactage des poudres

Leur utilisation est également répandue dans l'industrie pour compacter et séparer les poudres par vibration.

Essais de vibration

Ils sont idéaux pour la simulation de vibrations sur des micro-pièces, des ensembles et des composants électroniques, afin de valider la résistance et la durabilité de ces éléments dans des conditions réelles.

Essais modaux

Leur capacité à générer un large spectre de fréquences les rend indispensables pour les analyses modales, permettant de comprendre les caractéristiques dynamiques des structures.

Essais de choc (test d'Urto)

Ils permettent de reproduire des conditions de choc mécanique pour évaluer la réaction des matériaux et des assemblages face à des sollicitations brusques.

pots vibrants aimant permanent excitateurs shakers

Secteur éducatif et recherche

Leur simplicité d'utilisation en fait un outil de choix pour les environnements académiques et les laboratoires de recherche pour instruire et innover dans le domaine de la vibration et de la dynamique des structures.

En somme, les pots vibrants à aimant permanent sont adaptés à une vaste gamme d'analyses vibratoires et de tests, contribuant directement à l'avancement de la qualité et de la recherche technologique.
